摘要：聚羧酸系高性能減水劑已是目前混凝土外加劑市場上最主流的減水劑，針對國家和行業出臺了的一系列不同規范標準，本文對現有國家規范標準和行業標準進行簡單的梳理和對比，給相關行業從業者提供簡單的參考。聚羧酸系高性能減水劑由于其相對二代減水劑減水率高、保塑能力強、28d收縮率比小、加之其分子可設計性、生產和使用的環保性、有害物質少等特點，直接和間接的推動了超高標號混凝土、高性能混凝土的快速發展。為了更好的應用和推廣聚羧酸系高性能減水劑，國家和行業出臺了一系列的規范標準保障其健康快速的發展，不過不同的規范標準帶來了一定的差異性，需要仔細研讀，針對性調整。

1 聚羧酸系高性能減水劑規范、標準

目前，聚羧酸系高性能減水劑規范標準包括國家標準和行業標準。

國家標準：《GB8076-2008混凝土外加劑》、《GB/T8077-2012混凝土外加劑勻質性試驗方法》；

行業標準：《JG/T223-2017聚羧酸系高性能減水劑》、鐵路標準《TB/T3275-2011鐵路混凝土》、公路標準《JT/T769-2009公路工程聚羧酸系高性能減水劑》。

2 對比分析

聚羧酸減水劑主要通過類型代號、化學指標控制、勻質性指標、混凝土性能指標進行對比分析。

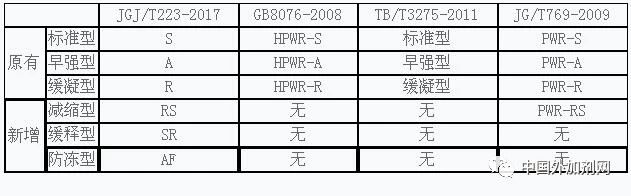

                                      表1 聚羧酸系高性能減水劑類型代號

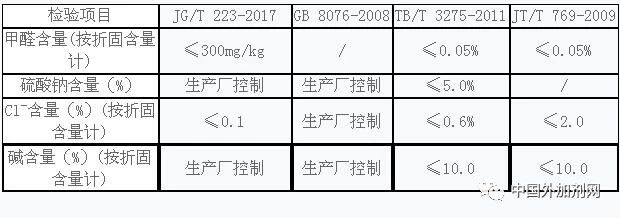

                                       表2 聚羧酸系高性能減水劑化檢指標

JG/T223-2017甲醛、Cl-含量的控制指標較嚴，尤其是Cl-含量按折固含量計不超過0.1%，不過目前市場上主流的聚羧酸高性能減水劑注意以HPEG、TPEG等改性聚醚和丙烯酸類物質通過自由基聚合而成，Cl-含量非常的低，而Cl-含量超標主要還是在復配過程中引入導致。甲醛類物質作為一種還原劑，在聚合過程中是很有可能引用的，譬如吊白塊，不過因其用量低往往都在標準控制范圍之內，還有TB/T3275-2011對硫酸鈉的含量有明確的限制指標。

混凝土性能檢測時，JT/T769-2009砂率范圍稍大（40%~47%），其他的為43%~47%，TB/T3275-2011檢驗減水率、含氣量、泌水率比、抗壓強度比、凝結時間之差、收縮率比時。混凝土的坍落度宜為80mm±10mm。JG/T223-2017、GB8076-2008、JT/T769-2009基準混凝土和受檢混凝土坍落度均控制在210mm±10mm。

                                 表3 聚羧酸系高性能減水劑勻質性指標

其中JT/T769-2009細度要求控制在平均值的±5%以內，pH控制在平均值的±1.0以內，水泥凈漿流動度控制在平均值的-5%~10%以內，其他的規范和標準均是延用同一套標準值。

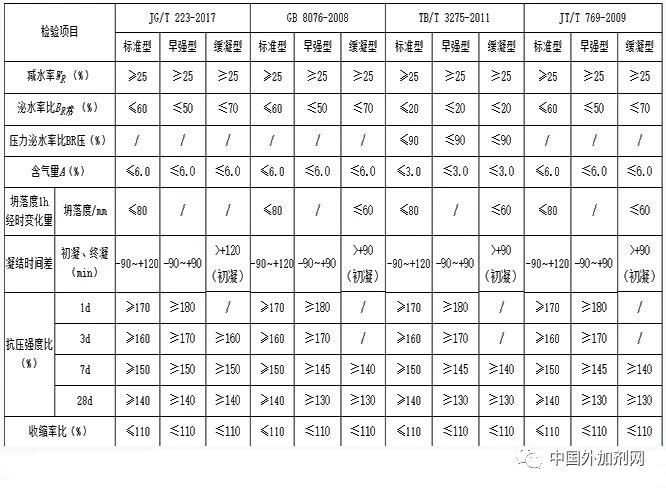

                                      表4 聚羧酸系高性能減水劑在混凝土中的性能指標

在混凝土性能檢測時，JT/T769-2009砂率范圍稍大（40%~47%），其他的為43%~47%，TB/T3275-2011檢驗減水率、含氣量、泌水率比、抗壓強度比、凝結時間之差、收縮率比時。混凝土的坍落度宜為80mm±10mm。JG/T223-2017、GB8076-2008、JT/T769-2009基準混凝土和受檢混凝土坍落度均控制在210mm±10mm。

JT/T769-2009增加了彎拉強度比、凍融循環次數和和磨耗量指標，JG/T223-2017聚羧酸系高性能減水劑抗壓強度比7d、28d強度要求稍高，緩凝型初凝時間有>+120分鐘的要求，3d抗壓強度比有≥160的要求，TB/T3275-2011對含氣量要求有≤3.0%的要求，泌水率比≤20%，還增加了壓力泌水率比項，要求≤90%。

3 結語

聚羧酸系高性能減水劑已成為現代混凝土中不可缺少的組份，相關行業從業者主要通過招標文件中要求的規范標準選擇執行，在使用過程中針對不同的客戶的群體，比如鐵路工程、公路工程進行差異性調整，包括出廠質檢報告引入的標準，商業混凝土客戶面較大尤其要引起高度重視。
